O sistema Split é composto por duas partes distintas, a unidade condensadora e a evaporadora, conectadas por meio de tubulações de cobre, sendo a primeira colocada na área externa do cômodo e a segunda, na área interna. O sistema conta ainda com o dreno responsável por escoar a umidade gerada por meio da condensação do ar.
O sistema Split de condicionamento de ar, se por um lado é bastante parecido com os condicionadores tipo janela, por outro é bastante diferente. Ele é parecido porque o princípio de funcionamento do equipamento é praticamente o mesmo. Por outro lado, o condicionador de ar tipo Split apresenta diferenças determinantes em relação ao condicionador tipo Janela, como unidades de condensação e de evaporação separadas, possibilidade a instalação em edificações já prontas, sem a necessidade de fazer aberturas nas paredes ou janelas, além de as unidades evaporadoras possuírem design moderno que combinam com as decorações dos interiores onde serão instaladas”.
Outras vantagens desse sistema são:
- É mais silencioso, pois o ruído gerado pelo compressor é mínimo e não chega a incomodar o usuário.
- A distância de instalação entre a unidade condensadora e o ambiente a ser climatizado é maior, chegando até 30 metros.
- O painel de controle de temperatura e outras configurações pode ser acessado por controle remoto.
- A praticidade de instalação permite que esse sistema seja instalado em locais onde não há como instalar o equipamento do tipo janela.
Partes Integrantes:
- Unidade Condensadora: É a parte externa do sistema, a qual condensa o gás refrigerante em líquido. A distância entre esta unidade e a evaporadora varia de acordo com especificações do fabricante.
- Unidade Evaporadora: É a unidade interna do sistema, cujo local de instalação varia conforme o tipo do sistema Split adquirido.
- Rede Frigorígena: Através do qual o gás refrigerante é conduzido da unidade condensadora para a evaporadora. É formado por tubulações de cobre instalados dentro de paredes, pisos e lajes ou sobrepostos a estes.
- Rede Elétrica: É a alimentação elétrica do sistema feita por eletrodutos que seguem o mesmo caminho da refe grigorígena. Requer uma tomada especificada pelo fabricante para conectar o equipamento.
- Rede de Drenagem: Instalada na unidade evaporadora, dentro da parede, por meio de tubos de PVC para esgotar a água resultante da evaporação.
Modelos Disponíveis no Mercado:

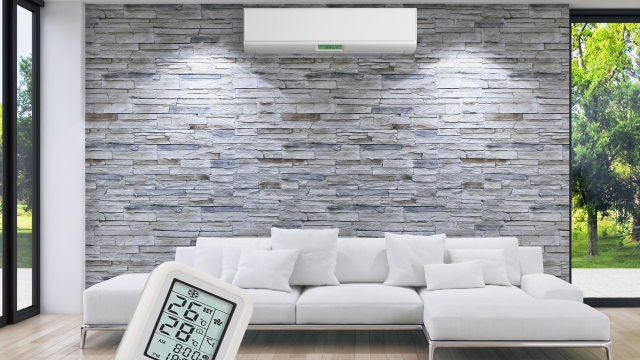

- Split Hiwall: Pode ser instalado em paredes com encaminhamento da tubulação frigorígena através de um pequeno furo .

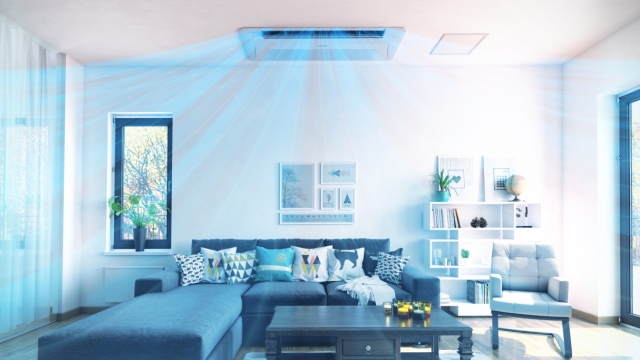

- Split-Cassete: Pode ser instalado em forros rebaixados de gesso. Algumas marcas disponibilizam cassetes de uma via ou quatro vias.

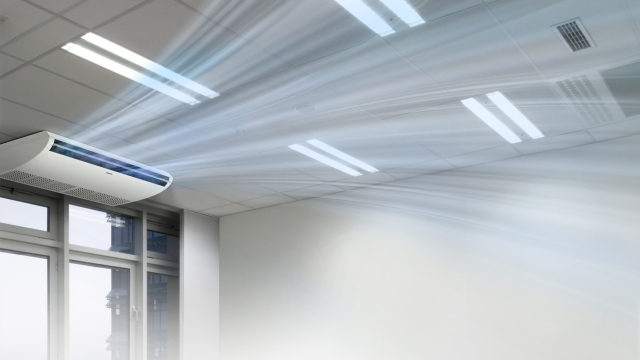

- Piso-Teto: Pode ser instalado rente ao teto do local escolhido ou sobre o piso. Ideal para áreas com pé direito muito alto.
Normas Gerais para Instalação
- Altura de Instalação: Entre 1,50 m e 1,80 m acima do solo. Se essas dimensões não forem possíveis, fixar o aparelho a pelo menos 0,50 m de qualquer parede.
- Em caso de duas ou mais unidades evaporadoras, aplicar uma distância mínima de 1,5 m entre elas.
- O furo na parece para o caixilho de sustentação do equipamento deve ser feito de modo que a espessura
- mínima da madeira integrante seja de 2,5 cm.
- Manter desobstruídas as aberturas laterais e superiores do equipamento e voltá-las para a parte externa a fim de a circulação de ar no compressor e condensador aconteça normalmente.
- Espessura máxima da alvenaria: 17 cm.
- Os equipamentos devem conter uma inclinação de 1 cm na base para que ocorra de forma mais simples o escoamento da água oriunda da evaporação do gás durante a convecção no ambiente.
- É absolutamente normal o equipamento gotejar
